商品説明

ベースのサウンドを自在にコントロールできる、アクティブプリアンプです。
9V / 18V の両方に対応し、クリアなサウンドからパワフルなブーストまで幅広くカバーします。

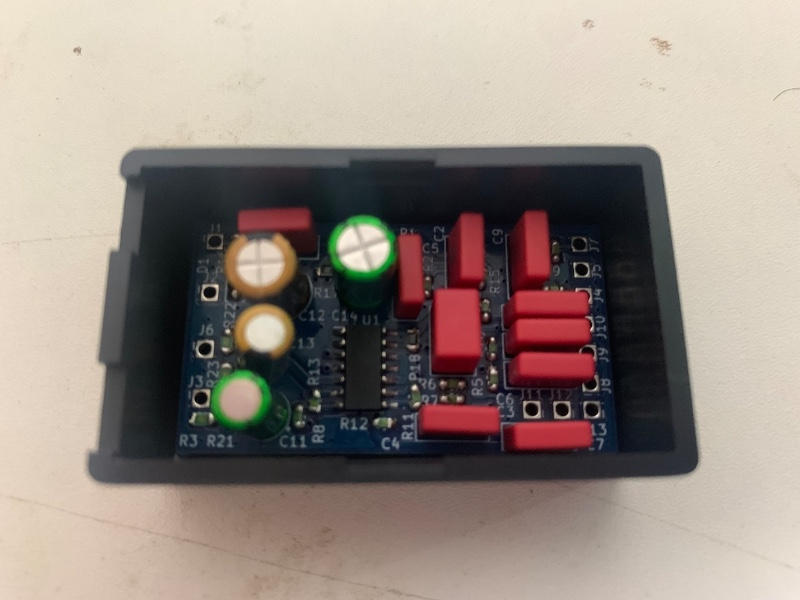

通常版との違いは、音響用の部品を実装することで高品質なサウンドメイクがさらに可能となりました。

特徴
・低域〜高域までしっかり効く ±16dB の3バンドEQ
・9V駆動でスタンダードに、18V駆動でより広いヘッドルームを実現
・LOWで、重厚な低音〜タイトなサウンドまで自在にコントロール
・MIDで、ベースに必要な存在感をしっかり調整可能
・HIGHで、スラップのアタックや抜け感を自在にコントロール
・ポットは配線済みなので、ジャックやバッテリースナップに繋ぐだけで簡単に組み込み可能

製品スペック

サイズ
W=30mm、D=50mm、H=20mm

動作電圧
■9V or 18V

周波数コントロール
■LOW:70Hz ±16dB
■MID:500Hz±16dB
■HIGH:3.3KHz ±16dB(Type:A)
6KHz ±16dB(Type:B)

※バッテリースナップは付属しておりません。

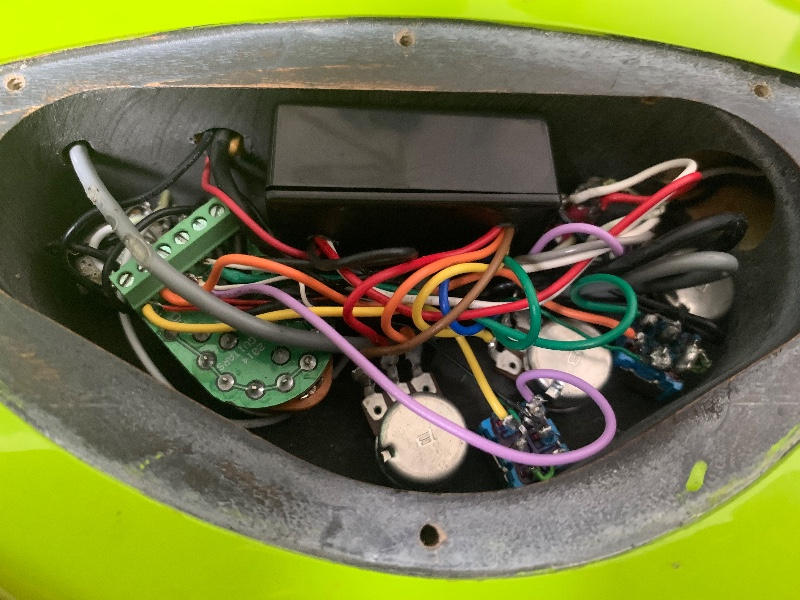

3枚目はDingwall NG-2に実装した写真です。
4〜6枚目は配線図です。
4枚目 ジャズベースタイプの配線図

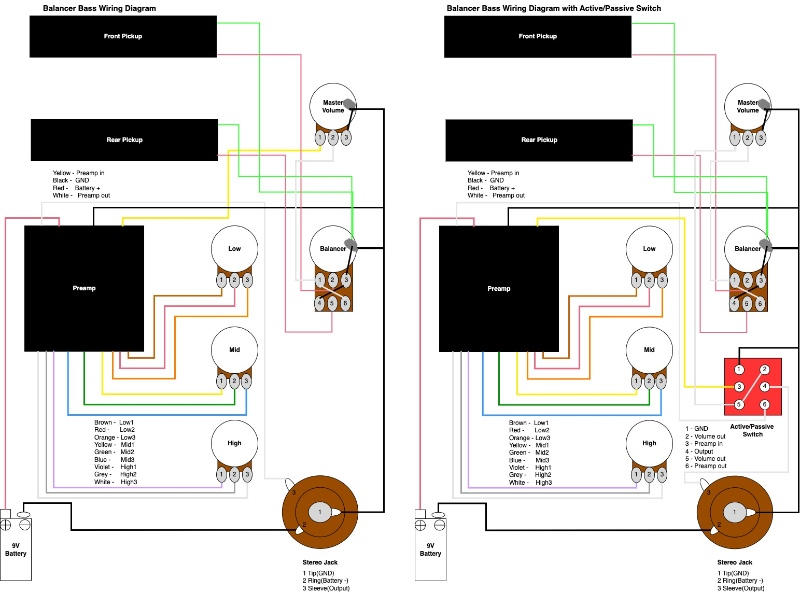

5枚目 バランサータイプの配線図

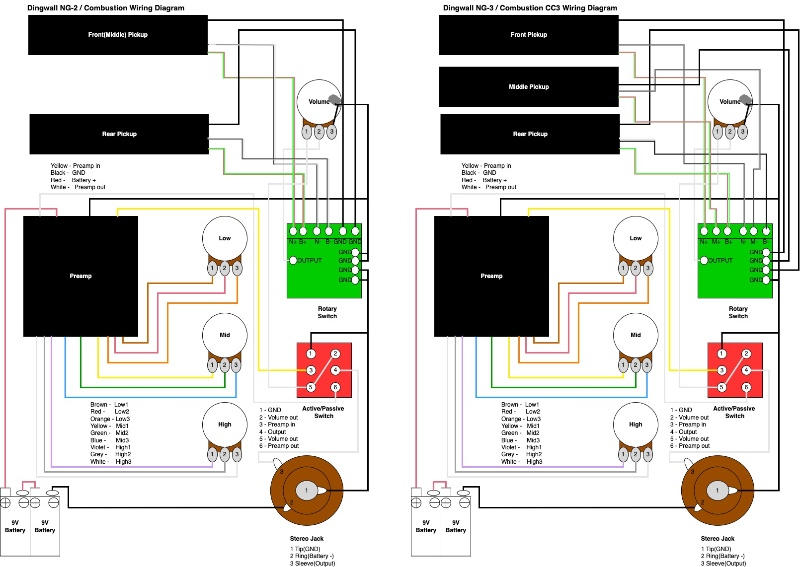

6枚目 Dingwall NG-2/3の配線図

●配線方法

左側
■赤:VIN ⇨電池のプラスと接続
■黒:GND ⇨GNDと接続(ステレオジャックのチップ)
■黄:INPUT ⇨Volumeの出力と接続
■白:OUTPUT ⇨ステレオジャックのスリーブと接続

右側(こちらは接続済みです。)
■茶:Low1 ⇨Lowの1pinと接続
■赤:Low2 ⇨Lowの2pinと接続
■橙:Low3 ⇨Lowの3pinと接続
■黄:Mid1 ⇨Midの1pinと接続
■緑:Mid2 ⇨Midの2pinと接続
■青:Mid3 ⇨Midの3pinと接続
■紫:High1 ⇨Highの1pinと接続
■灰:High2 ⇨Highの2pinと接続
■白:High3 ⇨Highの3pinと接続
