Mindscape / Penetrator Type:B ベース用アクティブプリアンプ

¥11,000送料込

よしだけい

☆☆☆☆☆(0)

フォロー2

本人未認証

商品の状態	新品/未使用
配送の方法	その他
発送元地域	静岡県
発送日の目安	1～2日で発送

商品説明

ベースのサウンドを自在にコントロールできる、アクティブプリアンプです。
9V / 18V の両方に対応し、クリアなサウンドからパワフルなブーストまで幅広くカバーします。

特徴
・低域〜高域までしっかり効く ±16dB の3バンドEQ
・9V駆動でスタンダードに、18V駆動でより広いヘッドルームを実現
・LOWで、重厚な低音〜タイトなサウンドまで自在にコントロール
・MIDで、ベースに必要な存在感をしっかり調整可能
・HIGHで、スラップのアタックや抜け感を自在にコントロール

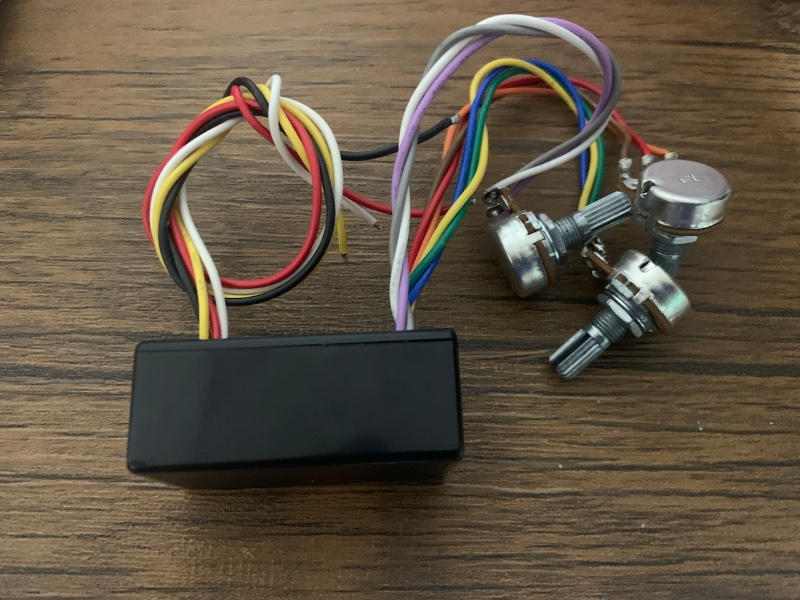

・ポットは配線済みなので、ジャックやバッテリースナップに繋ぐだけで簡単に組み込み可能

製品スペック

サイズ
W＝30mm、D=50mm、H=20mm

動作電圧
■9V or 18V

周波数コントロール
■LOW：70Hz ±16dB
■MID：500Hz±16dB
■HIGH：3.3KHz ±16dB（Type:A）
6KHz ±16dB（Type:B）

※バッテリースナップは付属しておりません。

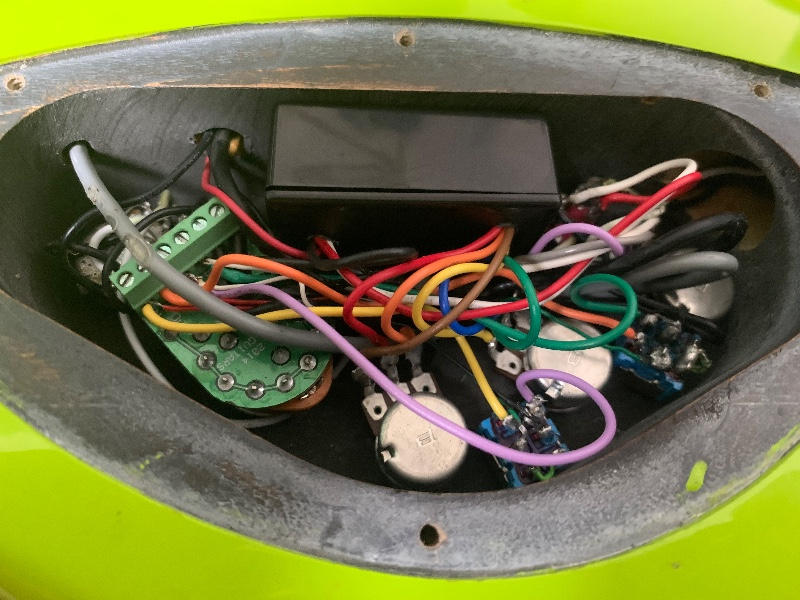

3枚目はDingwall NG-2に実装した写真です。
4〜6枚目は配線図です。
4枚目ジャズベースタイプの配線図

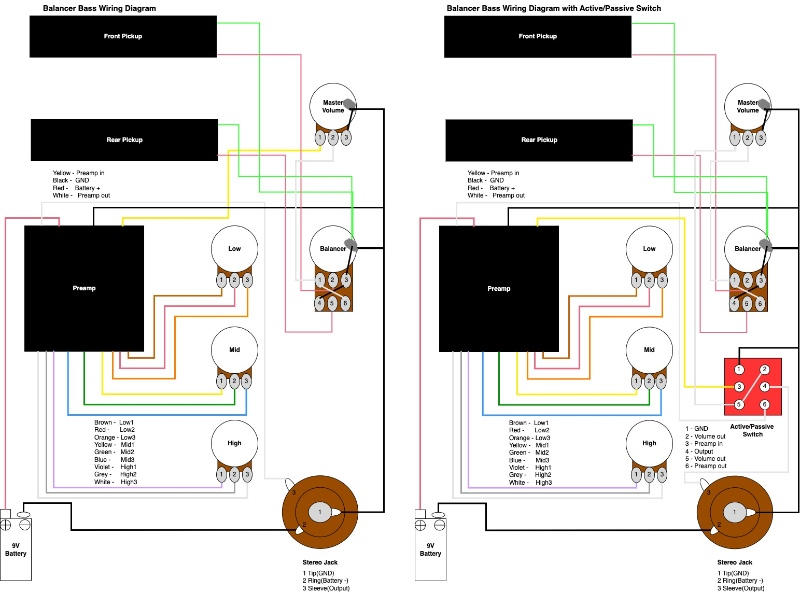

5枚目バランサータイプの配線図

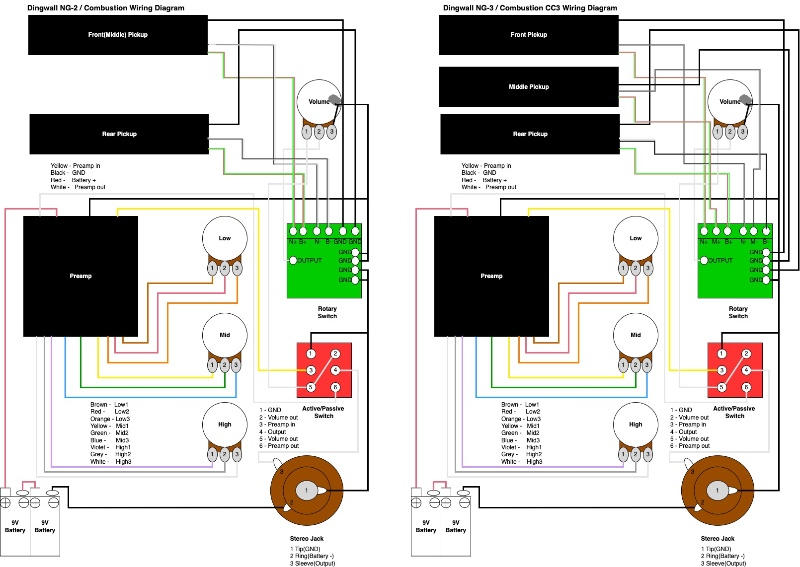

6枚目 Dingwall NG-2/3の配線図

●配線方法

左側
■赤：VIN　⇨電池のプラスと接続
■黒：GND ⇨GNDと接続（ステレオジャックのチップ）
■黄：INPUT ⇨Volumeの出力と接続
■白：OUTPUT ⇨ステレオジャックのスリーブと接続

右側（こちらは接続済みです。）
■茶：Low1 ⇨Lowの1pinと接続
■赤：Low2 ⇨Lowの2pinと接続
■橙：Low3 ⇨Lowの3pinと接続
■黄：Mid1 ⇨Midの1pinと接続
■緑：Mid2 ⇨Midの2pinと接続
■青：Mid3 ⇨Midの3pinと接続
■紫：High1 ⇨Highの1pinと接続
■灰：High2 ⇨Highの2pinと接続
■白：High3 ⇨Highの3pinと接続

#ベース
#アクティブベース
#アクティブサーキット
#ベースプリアンプ
#ベースパーツ
