ミキサーのLEDが点かない！？

当然のことながら部品点数が増えると故障する確率は物理的に上がります。

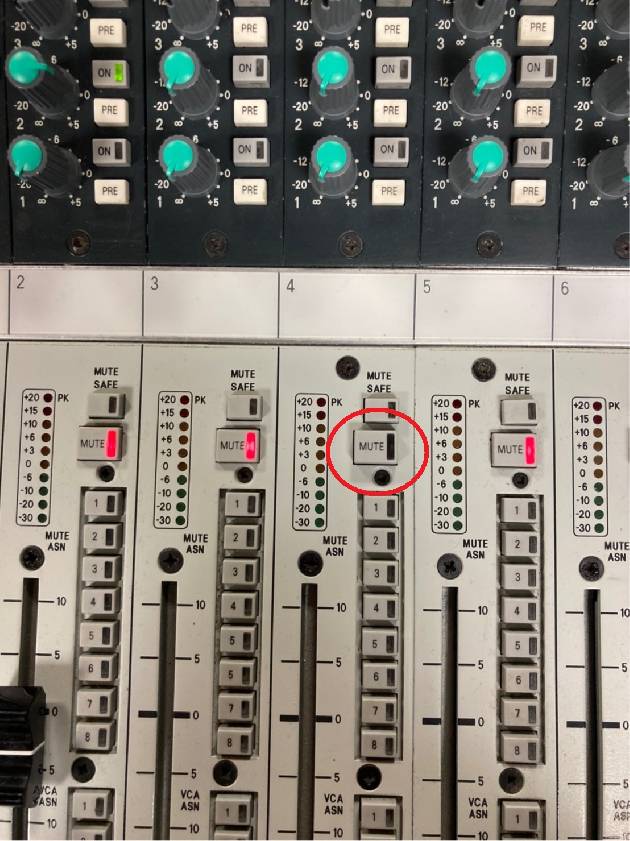

今日は偶然、プロセッサーの検証中に気が付いたのですが、MUTEボタンのLEDが点きません！
MUTE機能はしっかりと動作しているので、問題はLEDランプのオペレーション系統でしょうか。
とにかくフェーダーモジュールを外して調査開始します。

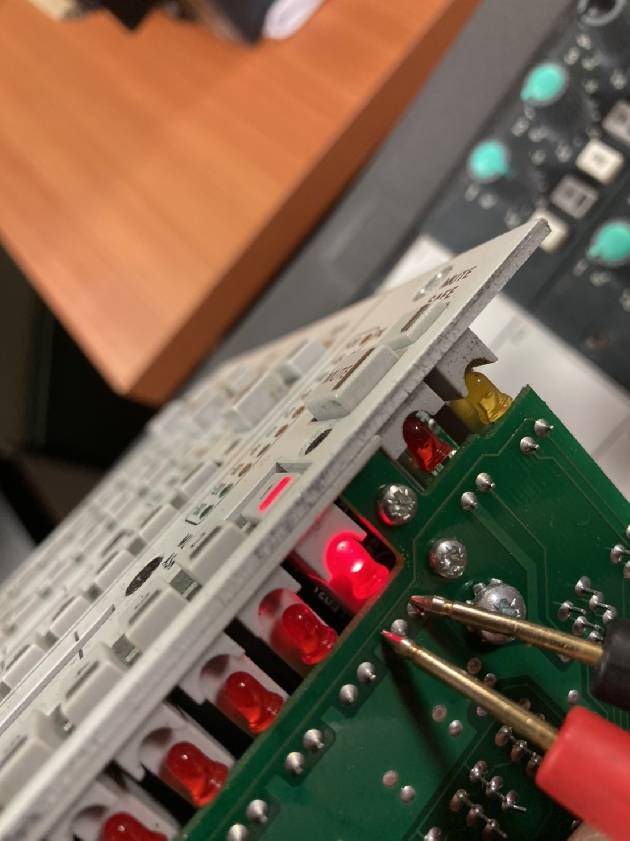

スイッチ下には一般的なLEDがずらり。正常なLEDはテスターで導通をチェックするとテスターからの弱い電圧に反応して点灯します。わかりやすいですね。

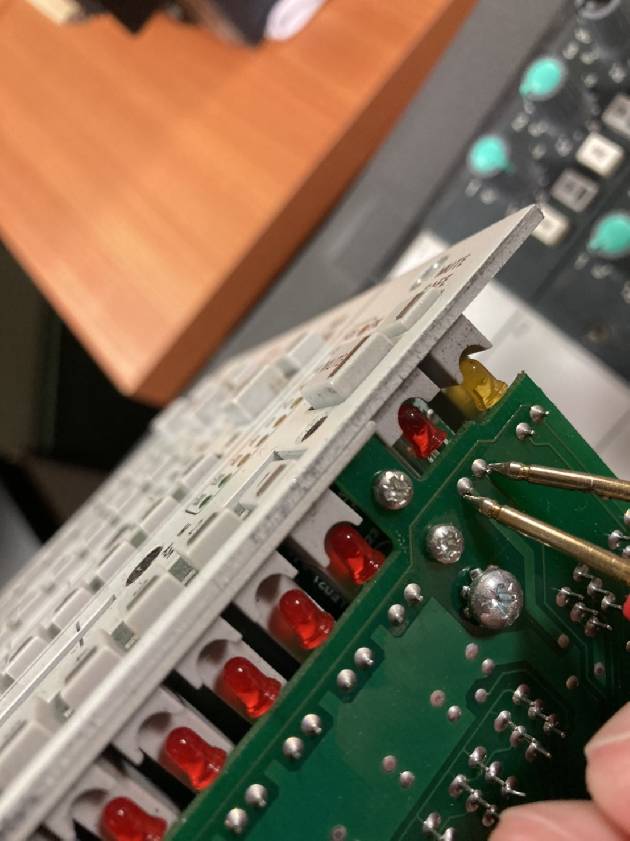

そして問題のLEDは導通もなく、当然点灯もしない。これはもしかして単にLEDが切れているだけかもしれません。

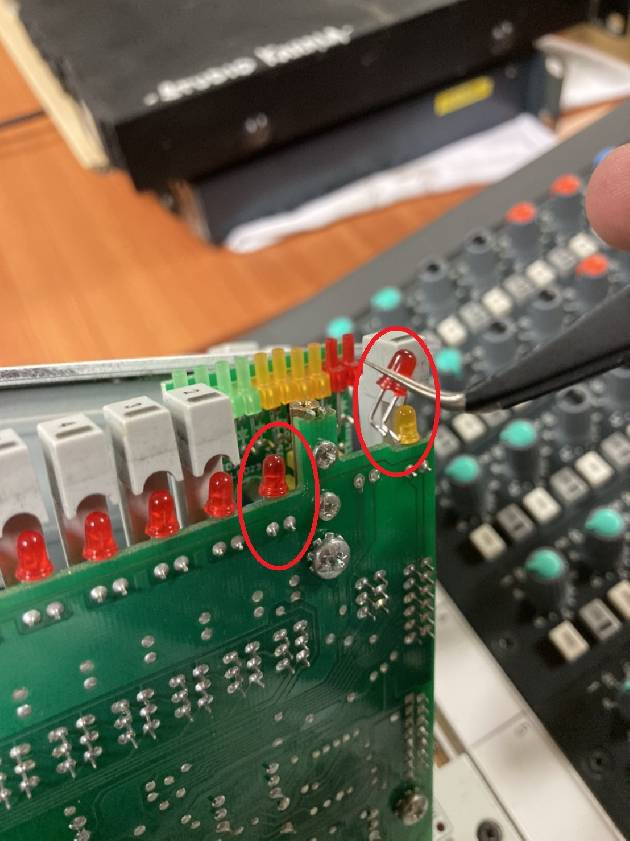

LED交換で済む確証を得るために、すぐ隣のLEDと入れ替えてチェックします。

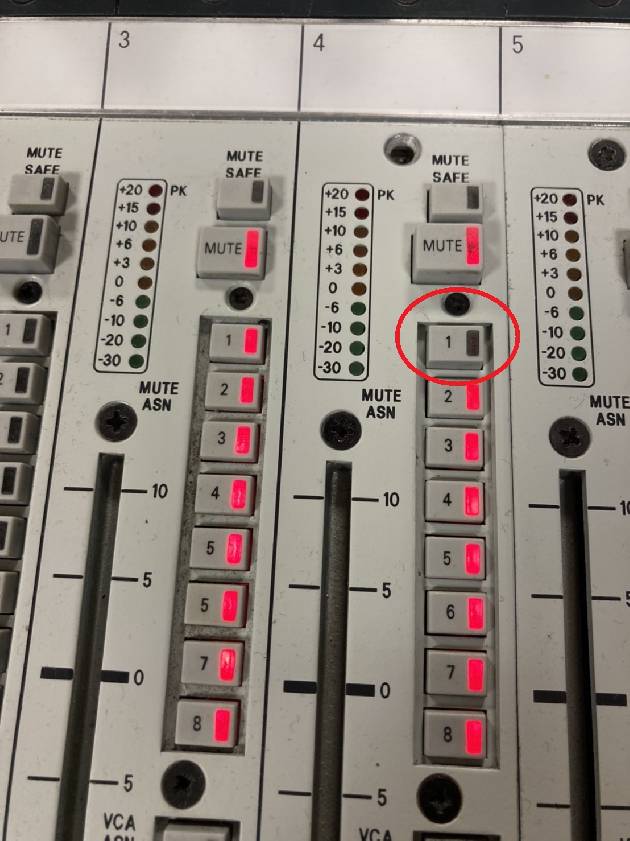

その結果、見事にMUTEボタンが点かない症状がすぐ下のLEDへ移り変わりました。これで、単に同サイズのLEDへ交換すれば直るという確証が得られました。 今度ホームセンターの工作用LEDでパーツを仕入れて直しておきたいと思います。奥の回路の方の問題でなくて本当によかった。
